#2.2 3C–SiC calorimeters

800 nm 50 µm 300 µm 3.4 mm 3C-SiC gold contactpads silicon layer borosilicatesubstrate lateral measurementwires (LW) central heatingwire (CW) 4.9 mm
Figure 2.2.
SiC calorimeter structure.

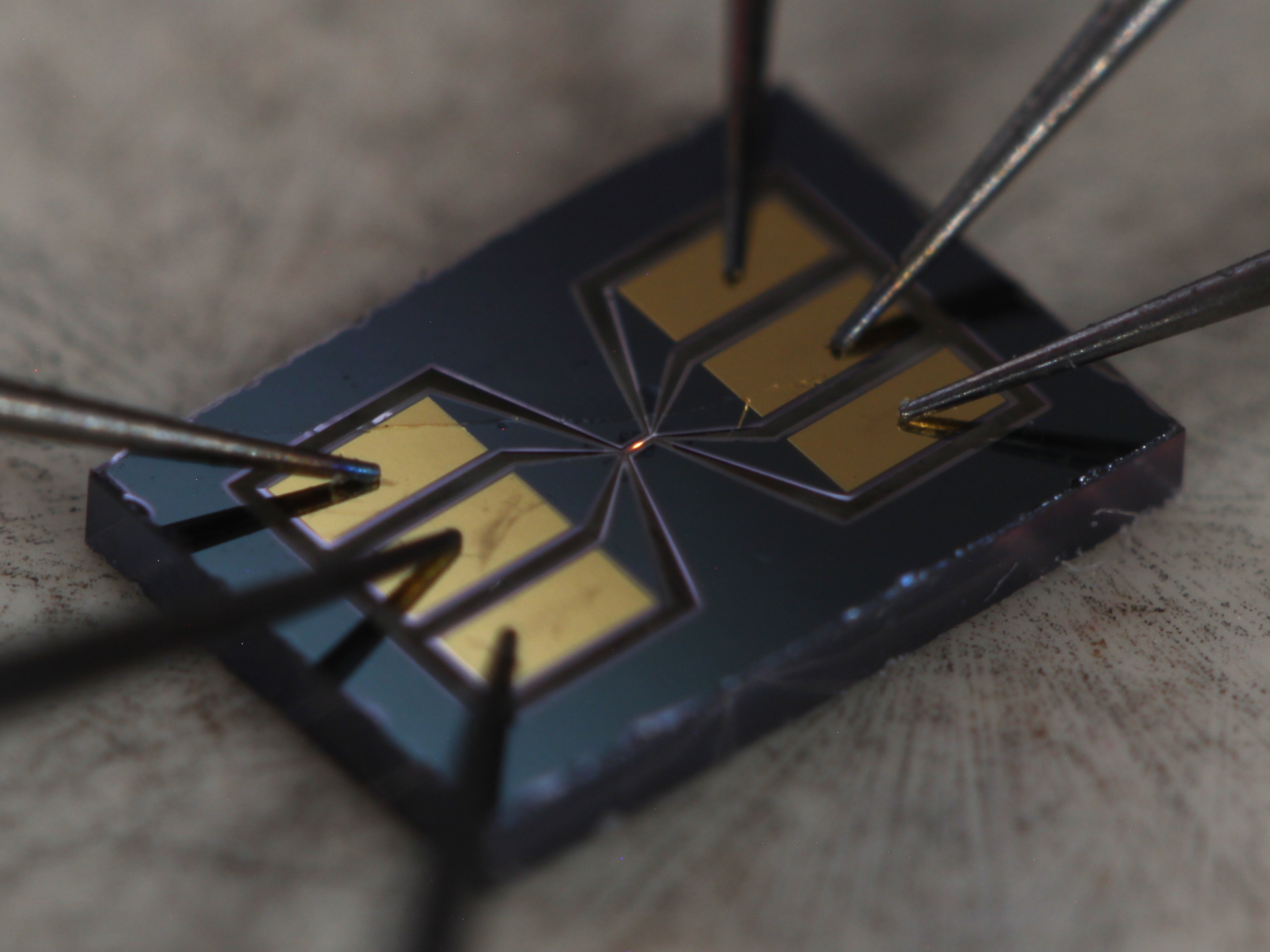

SiC calorimeter heating
Figure 2.3.
SiC calorimeter heating

#2.2.1 Dry etching process

#2.2.2 Global flowchart

<100>Si wafer 3C-SiCepitaxy Backside grinding+ polishing Anodic bonding toa borosilicatewafer Borosilicate Ti/Au padsevaporation DRIE ofSiC + Si XeF2 wirerelease 300 µm 50 µm 800 nm 250 nm 6 µm 6 µm Si 3C-SiC
Figure 2.4.
Fabrication flowchart for SiC calorimeters.
